IZIBEND 3 — hybrydowa giętarka do rur i profili (30 mm)
Hybrydowe centrum gięcia z 3 lub 5 osiami elektrycznymi do kompaktowych rur i profili.

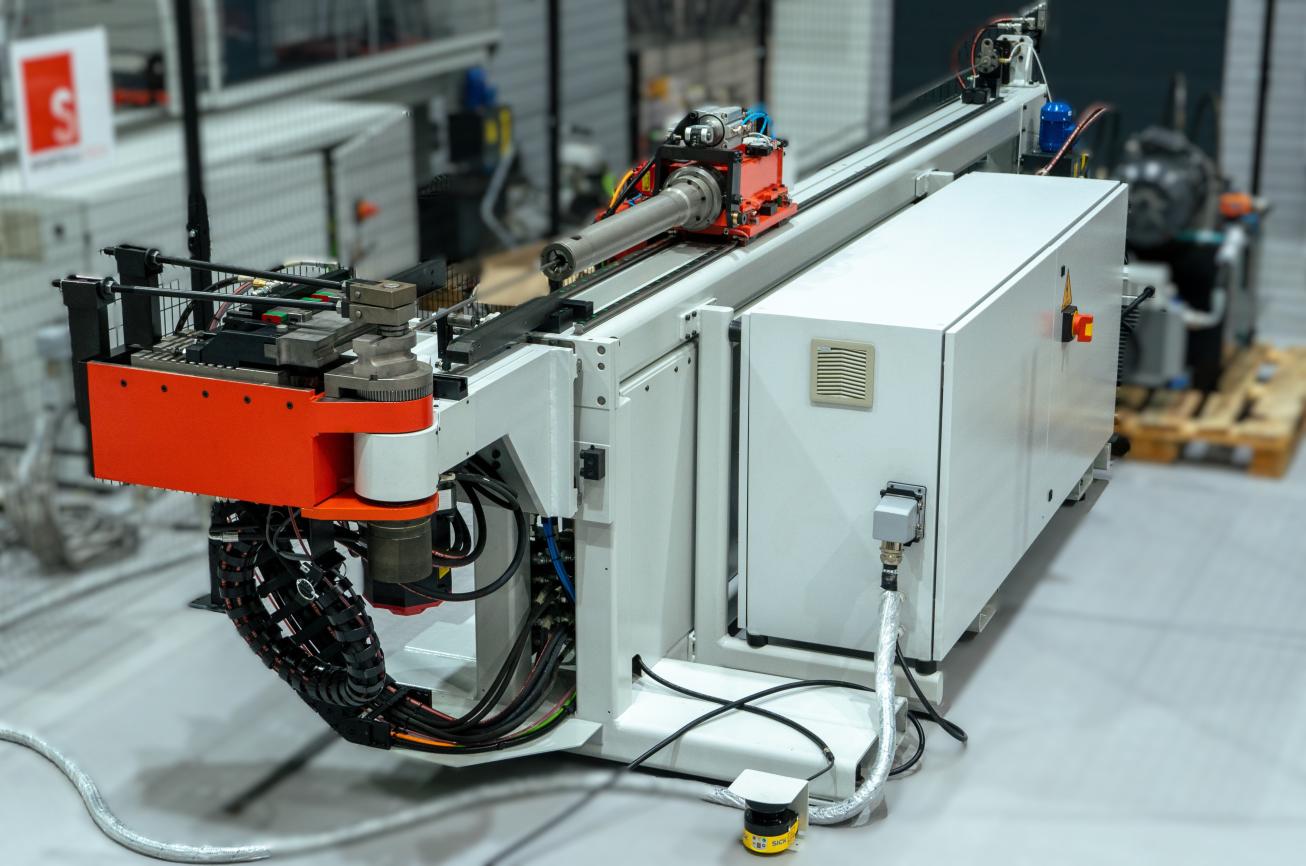

IZIBEND 3 to hybrydowe centrum gięcia w wersji z 3 lub 5 osiami elektrycznymi, przeznaczone do rur okrągłych do 30 x 2 mm ze stali, 25 x 1,5 mm ze stali nierdzewnej oraz 35 x 2 mm ze stopu lekkiego w uchwycie. Łączy oprogramowanie 3D Sportelli.Tech z symulacją rzeczywistego cyklu, pakiet FANUC i kompaktową głowicę do rur okrągłych, kwadratowych oraz profili specjalnych. Długości, maksymalny promień i kierunek gięcia określa się dla projektu; trzy wymiary oznaczone gwiazdką można zmienić na życzenie.
Pozycjonowanie
Kompaktowa maszyna hybrydowa do rur okrągłych, kwadratowych i profili specjalnych, z automatycznym zarządzaniem gięciem przez rozciąganie, ściskanie lub ze zmiennym promieniem oraz symulacją 3D rzeczywistego cyklu.
Specyfikacja techniczna
- Maks. średnica okrągłej rury stalowej : 30 x 2 mm
- Maks. średnica okrągłej rury ze stali nierdzewnej : 25 x 1,5 mm
- Maks. średnica okrągłej rury z lekkiego stopu w uchwycie : 35 x 2 mm
- Maksymalny promień gięcia : 100 mm*
- Długość użytkowa na uchwycie : 3000 mm*
- Długość użytkowa na tylnym trzpieniu : 4200 mm*
- Maksymalna średnica przelotu wózka : 40 mm
- Prędkość gięcia Y : 150°/s
- Prędkość posuwu rury X : 1200 mm/s
- Prędkość obrotu rury Z : 600°/s
- Dokładność osi Y : ±0,05°
- Dokładność posuwu rury X : ±0,05 mm
- Dokładność osi Z : ±0,05°
- Napięcie zasilania : 400/480 V
- Częstotliwość zasilania : 50/60 Hz
- Moc maksymalna : 15 kW
- Masa orientacyjna : 1700 kg
- Kierunek gięcia : W prawo lub w lewo
Zakładane cele
- Gięcie rur i profili ze stali, stali nierdzewnej, aluminium lub miedzi w kompaktowej konfiguracji.
- Przygotowanie i kontrola cykli w oprogramowaniu 3D Sportelli.Tech z pełną symulacją rzeczywistego cyklu.
- Sterowanie FANUC z osiami elektrycznymi bezszczotkowymi na bazie hybrydowej.
- Wykonywanie złożonych kształtów dzięki ograniczonym gabarytom głowicy.
Funkcje / opcje
- Wersja z 3 lub 5 osiami elektrycznymi zależnie od potrzeb produkcji.

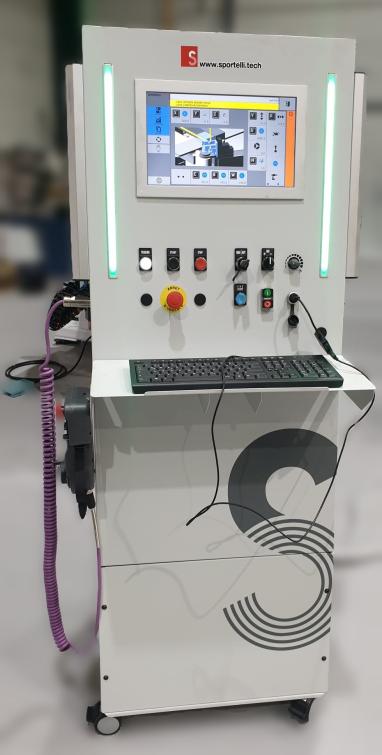

- Oddzielny pulpit operatorski z ekranem multitouch zależnie od konfiguracji.
- Możliwa integracja jednostki cięcia, wykrawania i/lub znakowania.
- Wspornik prostownika fałd, kształtowana szczęka, matryca otwierana i smarowanie trzpienia dostępne jako opcje.
- Wymienny wał gnący podlega analizie oprzyrządowania, bez automatycznej gwarancji ponownego wykorzystania.
Branże
Motoryzacja, HVAC, Przemysł lotniczy i kosmiczny, Sport wodny/Przemysł morski, Profile, Meble, Artykuły dziecięce, Budownictwo, Motocykle, Rowery/Motorowery, Medycyna, Mała architektura/Place zabaw, Rolnictwo, Roboty publiczne
Zdjęcia, opisy i dane techniczne podane orientacyjnie i niewiążąco. Maksymalny promień gięcia, długość użytkowa na uchwycie i długość użytkowa na tylnym trzpieniu można zmienić na życzenie.
Powiązane branże
- Motoryzacja
- Artykuły dziecięce
- Przemysł morski
- Mała architektura miejska
- Profile
- Rolnictwo i roboty budowlane
- Medycyna
- Lotnictwo
- Meble
- Budownictwo
FAQ — IZIBEND 3
Czy IZIBEND 3 jest giętarką w pełni elektryczną?
Nie. IZIBEND 3 jest maszyną hybrydową oferowaną w wersji z 3 lub 5 osiami elektrycznymi bezszczotkowymi sterowanymi CNC.
Jakie są główne możliwości IZIBEND 3?
Podane możliwości to 30 x 2 mm dla okrągłej rury stalowej, 25 x 1,5 mm dla okrągłej rury ze stali nierdzewnej i 35 x 2 mm dla stopu lekkiego w uchwycie.
Które wymiary można zmienić na życzenie?
Maksymalny promień gięcia 100 mm, długość użytkowa na uchwycie 3000 mm i długość użytkowa na tylnym trzpieniu 4200 mm to trzy wartości oznaczone gwiazdką jako modyfikowalne na życzenie.
Czy można ponownie wykorzystać istniejące oprzyrządowanie?
Wymienny wał gnący może pozwolić na adaptację niektórych istniejących narzędzi, ale tylko po analizie technicznej oprzyrządowania i części.
Jakie operacje można zintegrować?
Zależnie od konfiguracji z giętarką można zintegrować jednostkę cięcia, wykrawania i/lub znakowania.
Do czego służy IZIBEND 3?
IZIBEND 3 jest przeznaczona dla zakładów, które potrzebują kompaktowej giętarki hybrydowej do rur o małych średnicach, profili specjalnych i zróżnicowanych serii. Może obsługiwać gięcie przez rozciąganie, ściskanie oraz ze zmiennym promieniem, zależnie od konfiguracji maszyny, oprzyrządowania i produkowanej części.
Jakie ograniczenia techniczne trzeba potwierdzić?
Podane możliwości są danymi z karty technicznej i nie zastępują walidacji części. Materiał, grubość ścianki, promień, długość użytkowa, istniejące oprzyrządowanie i operacje zintegrowane muszą zostać sprawdzone przed wyceną, szczególnie gdy wymienny wał ma zostać użyty z istniejącym zestawem narzędzi.
Jak skonfigurować IZIBEND 3?
Konfigurację określa się jako 3 lub 5 osi elektrycznych, gięcie w prawo albo w lewo, ekran multitouch zależnie od konfiguracji oraz opcje takie jak cięcie, wykrawanie, znakowanie, wspornik prostownika fałd, kształtowana szczęka, matryca otwierana lub smarowanie trzpienia. Skontaktuj się ze Sportelli.Tech, aby potwierdzić konfigurację dla rur, promieni i wydajności produkcji.
