e-DS65 — macchina curvatubi sinistra e destra (65 mm)
Soluzione CNC industriale per curvatura tubi in contesti produttivi esigenti.
La e-DS65 è una macchina curvatubi interamente elettrica e di grande capacità, progettata per tubi fino a 65 mm di diametro (65 × 3 mm in acciaio R=400 N/mm²) e per pezzi lunghi, con fino a 11 assi elettrici. Curva a sinistra e a destra e accetta fino a 3 piani utensili per concatenare il maggior numero di operazioni riducendo i cambi utensile — e quindi i tempi di fermo — con carico/scarico automatico in opzione. Il tutto a 95°/s e con una precisione degli assi di ± 0,05, per produzioni esigenti in robustezza e ripetibilità.
Posizionamento
Questo modello è pensato per aziende che cercano qualità costante, produttività e flessibilità di processo nelle lavorazioni tubo.

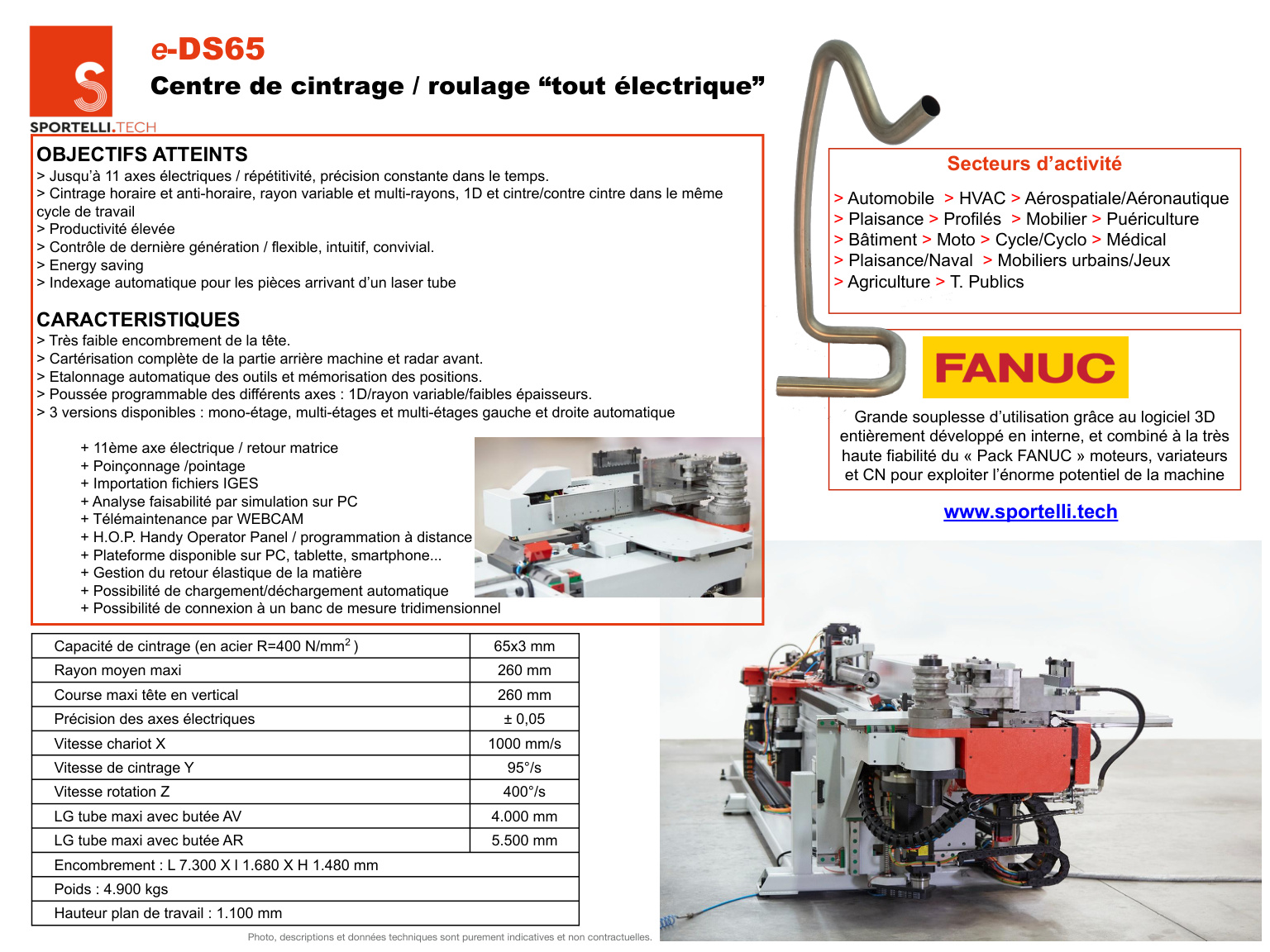

Caratteristiche tecniche
- Capacità di curvatura : 65 x 3 mm
- Raggio medio max : 260 mm
- Corsa verticale max testa : 260 mm
- Precisione assi elettrici : ± 0,05
- Velocità carro X : 1000 mm/s
- Velocità curvatura Y : 95°/s
- Velocità rotazione Z : 400°/s
- Lunghezza max tubo con battuta anteriore : 4000 mm
- Lunghezza max tubo con battuta posteriore : 5500 mm
- Ingombro : L 7300 x l 1680 x H 1480 mm
- Altezza piano di lavoro : 1100 mm
- Peso : 4900 kg
Obiettivi raggiunti
- Alta ripetibilità nelle produzioni continue.
- Qualità geometrica costante dei pezzi curvati.
- Set-up flessibile per più codici prodotto.
- Affidabilità industriale con automazione scalabile.
Funzioni / opzioni
- Livelli di automazione configurabili secondo il reparto.
- Integrazione digitale e funzioni di simulazione.
- Teleassistenza e supporto orientato alla produzione.
- Adattamento utensili in base a geometria e materiale.
Settori di attività
Automotive, HVAC, Aerospaziale, Navale, Medicale, Arredo, Edilizia, Ciclo
Foto, descrizioni e dati tecnici sono indicativi e non contrattuali.
Settori di attività associati
FAQ — e-DS65
La e-DS65 è adatta ai grandi diametri?
Sì, è dimensionata per capacità elevate e lunghezze di tubo importanti con una buona stabilità di ciclo.
Si può mantenere una buona precisione su forti sezioni?
Sì, la motorizzazione elettrica multi-asse e la gestione della traiettoria garantiscono una precisione ripetibile nel tempo.
Quali settori utilizzano tipicamente questo modello?
Automotive, edilizia, agricoltura/lavori pubblici e applicazioni industriali che richiedono robustezza e produttività.
Qual è la capacità di curvatura massima della e-DS65?
La e-DS65 curva tubi fino a 65 × 3 mm in acciaio R=400 N/mm², con un raggio medio massimo di 260 mm.
Quale lunghezza di tubo può lavorare la e-DS65?
Fino a 4000 mm con battuta anteriore e 5500 mm con battuta posteriore.
La e-DS65 è interamente elettrica?
Sì. La macchina è interamente elettrica, con fino a 11 assi motorizzati, il che assicura ripetibilità e una logica di risparmio energetico.
Quali sono le velocità della e-DS65?
Velocità di curvatura di 95°/s sull’asse Y, rotazione Z a 400°/s e spostamento del carro X a 1000 mm/s.
La e-DS65 può curvare a sinistra e a destra?
Sì. La e-DS65 può curvare in entrambi i sensi (sinistra e destra), il che permette di produrre forme complesse senza riposizionare il pezzo.
Come riduce i tempi di fermo la e-DS65?
Grazie ai suoi piani utensili sovrapposti (fino a 3), la macchina concatena più operazioni sullo stesso pezzo riducendo il numero di cambi utensile, abbassando così i tempi di fermo. Il carico/scarico automatico in opzione aumenta ulteriormente la produttività.
Quali opzioni di configurazione sono disponibili?
Tre versioni (mono-piano, multi-piano, multi-piano sinistra/destra automatica), 11° asse, punzonatura/marcatura, import IGES, simulazione su PC, teleassistenza, gestione del ritorno elastico e integrazione del carico/scarico automatico.
A cosa serve la macchina curvatubi e-DS65?
La e-DS65 è il modello di grande capacità della Serie e-DS. È progettata per curvare tubi di grande diametro e pezzi lunghi, con elevata stabilità di processo e cicli complessi multi-raggio. È una macchina destinata a produzioni esigenti in robustezza, ripetibilità e cadenza.
Quali tubi e quali capacità può curvare la e-DS65?
La capacità di curvatura raggiunge 65 × 3 mm in acciaio R=400 N/mm², con un raggio medio massimo di 260 mm. La macchina accetta tubi fino a 4000 mm di lunghezza con battuta anteriore e fino a 5500 mm con battuta posteriore, risultando adatta ai pezzi lunghi. La corsa massima verticale della testa è di 260 mm.
Perché una macchina curvatubi interamente elettrica?
La e-DS65 è interamente elettrica e dispone di fino a 11 assi motorizzati. La motorizzazione tutta elettrica garantisce una ripetibilità duratura delle traiettorie e una precisione degli assi di ± 0,05, integrando al contempo una logica di risparmio energetico. Le velocità elevate — 95°/s in curvatura (Y), 400°/s in rotazione (Z) e 1000 mm/s sul carro (X) — sostengono un’elevata produttività. La gestione del ritorno elastico e l’indicizzazione automatica dei pezzi a monte della curvatura contribuiscono alla qualità e alla regolarità delle serie.
Come si configura una e-DS65?
La macchina è disponibile in tre versioni: mono-piano, multi-piano e multi-piano sinistra/destra automatica. Può ricevere un 11° asse, funzioni di punzonatura/marcatura, import IGES, simulazione su PC, teleassistenza tramite webcam e l’integrazione di un carico/scarico automatico. La configurazione si definisce in base al vostro materiale, ai raggi e alle cadenze — contatta un esperto Sportelli.Tech per un preventivo su misura.
