Partnership Bystronic × Sportelli.Tech
Sportelli.Tech partner ufficiale Bystronic Tube
Da 40 anni vi accompagniamo nei vostri progetti di taglio, curvatura e finitura del tubo. Progettiamo le vostre attrezzature su misura e interveniamo nei vostri stabilimenti per fornire supporto tecnico e assistenza post-vendita per i vostri impianti. Ampliare la nostra offerta al taglio laser del tubo era quindi un passo naturale. Con Bystronic proseguiamo questo percorso proponendovi le ByTube Star 130 e ByTube Star 330.
Analizzare il mio progetto laser tubo
Andare direttamente a un modello: ByTube Star 130 · ByTube Star 330 · 130 o 330?
Il vostro pezzo prevede anche delle curvature? Questo aspetto si analizza nella stessa discussione tecnica.

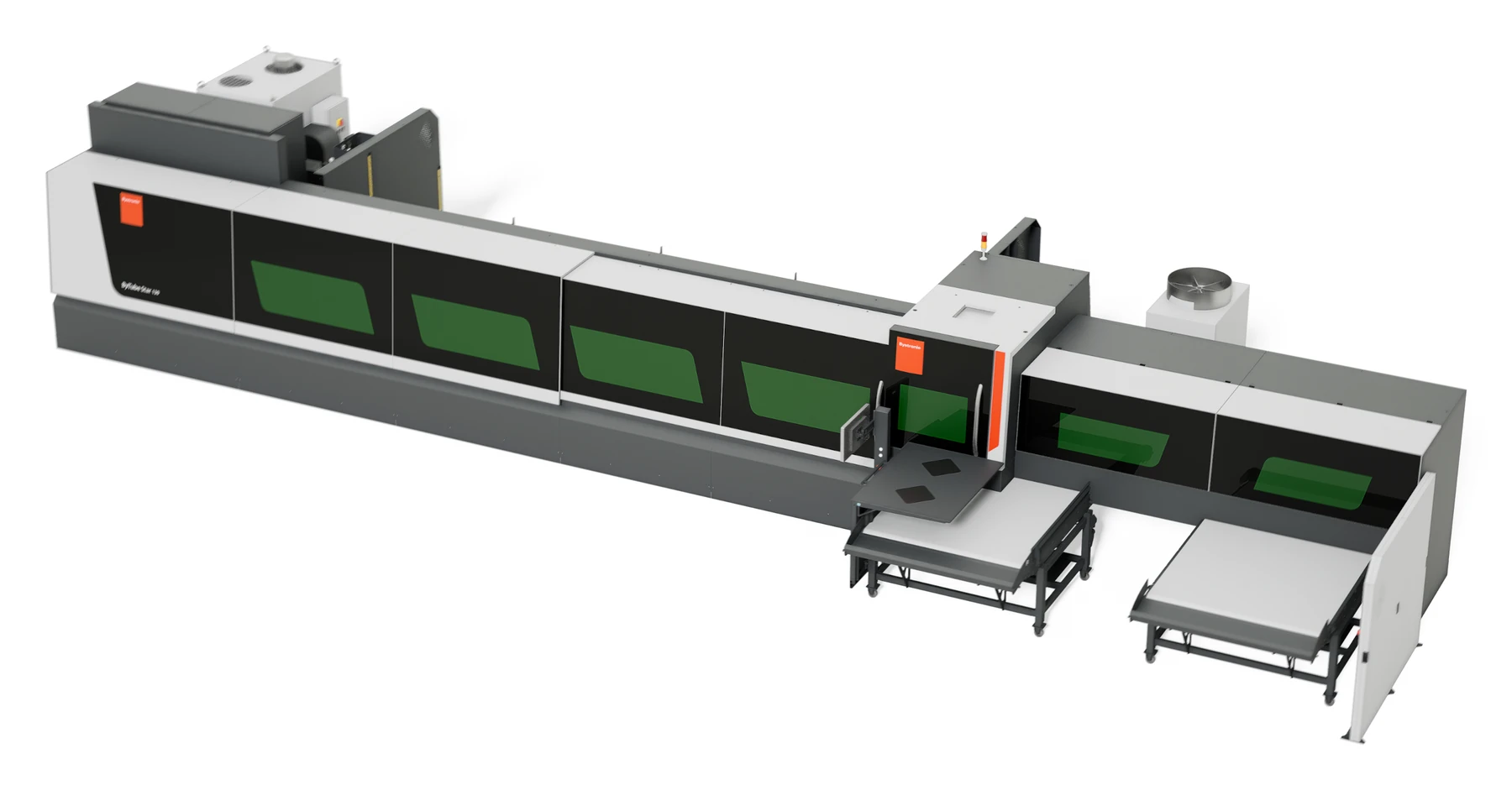

ByTube Star 130: tubi e profilati fino a 130 mm
Per un’officina che lavora un’ampia varietà di sezioni piccole e medie, con taglio a misura, forature e tagli per l’assemblaggio.
- Sezioni circolariØ 10 – 130 mm (fino a 170 mm in opzione)
- Sezioni quadrate e rettangolarida 10 x 10 a 130 x 130 mm
- Lunghezza massima del tubo al carico6.500 – 8.500 mm secondo la configurazione
- Carico lineare massimo20 kg/m
- Lunghezza del pezzo allo scarico4.000, 6.100 o 8.000 mm secondo il sistema scelto
- Sorgente laserFibra, 4 kW
- MATERIE PRIMEAcciaio, Inox, Rame, Alluminio, …
Tubi, Profilati, U L I …
In opzione, il Laser Scan, la telecamera di ricerca della saldatura e Quick Cut consentono una configurazione ottimale.
Profilo di progetto tipico: codici numerosi e piccole serie, sezioni varie, necessità di preparare lunghezze e aperture prima dell’assemblaggio o prima di un’altra operazione. Subfornitura meccanica, strutture, arredamento, allestimenti metallici, industria dell’edilizia: sono applicazioni da analizzare caso per caso, a partire dai vostri pezzi reali.

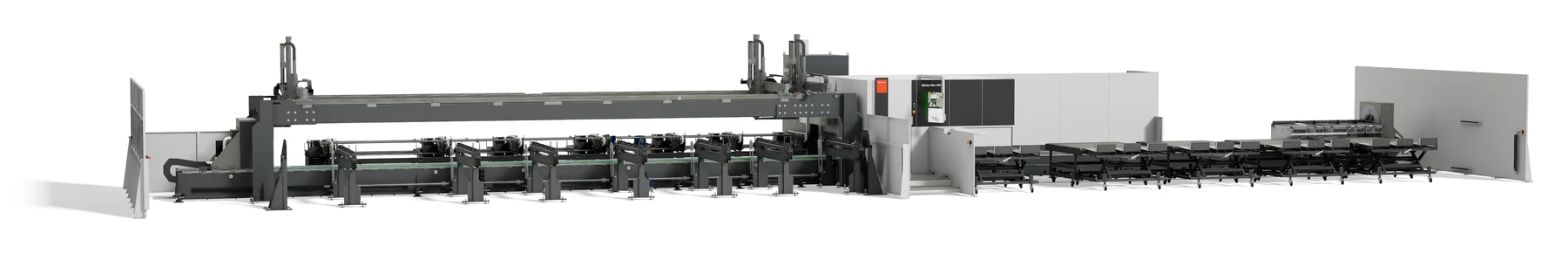

ByTube Star 330: taglio laser 3D per le grandi sezioni
Per i grandi diametri, le barre lunghe e i tubi pesanti, con una testa di taglio 3D secondo l’applicazione.
- Tubi tondi standardØ 19,05 – 305 mm (324 mm in opzione)
- Sezioni chiuse non circolarida 19,05 x 19,05 a 260 x 260 mm
- Sorgente laserfibra, 6 o 10 kW secondo la configurazione
- Carico lineare massimo65 kg/m
- Lunghezza di carico6,5, 9,2 o 12,8 m secondo la configurazione (12,8 m al massimo)
- Lunghezza di scarico6,1, 8,5 o 12,2 m secondo la configurazione (12,2 m al massimo)
- MATERIE PRIMEAcciaio, Inox, Rame, Alluminio, …
Tubi, Profilati, U L T I H … - BLOCCAGGIO DEL TUBO2 o 3 mandrini di serraggio a scelta
Con la sua sorgente laser in fibra da 6 o 10 kW, la ByTube Star 330 unisce potenza e flessibilità di taglio per tubi e profilati, comprese le pareti spesse e i tagli obliqui. Azoto, ossigeno, miscela di gas o aria ad alta pressione: la scelta del processo si adatta ai vostri materiali e alle vostre esigenze di finitura, per ricercare il miglior equilibrio tra velocità di taglio, qualità e costo per pezzo.

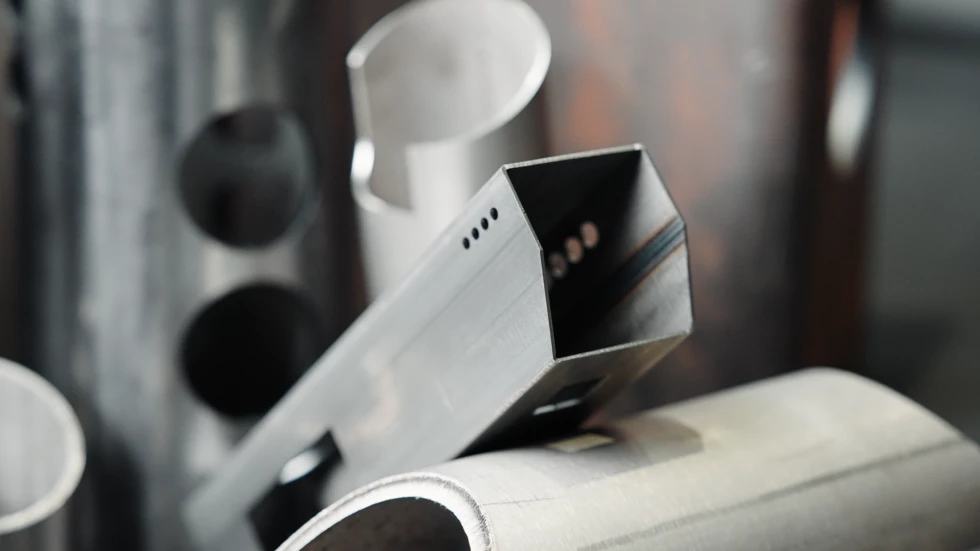

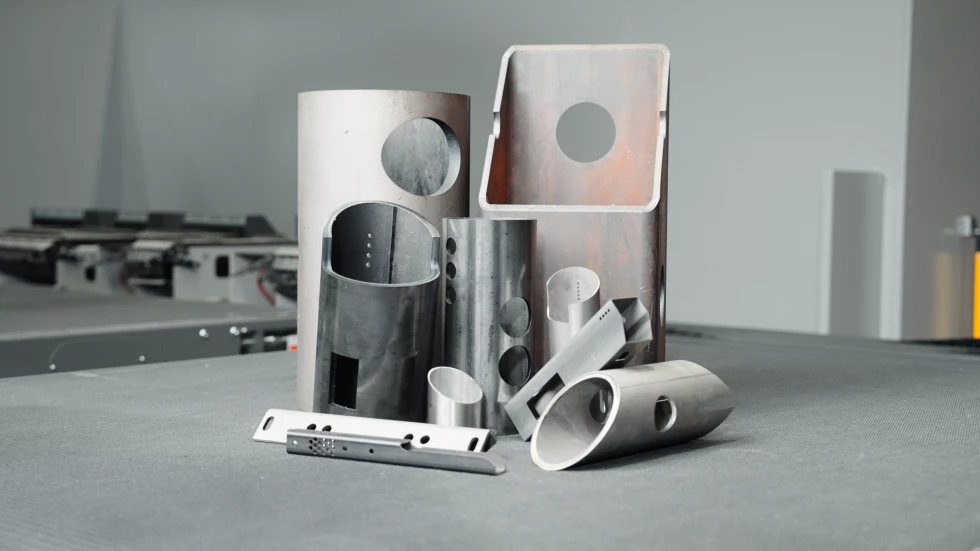

Esempi di pezzi tagliati
130 o 330: i criteri che guidano la scelta
La scelta non si fa sul nome del modello. In pratica, la 130 si rivolge alle sezioni piccole e medie e alla varietà dei codici; la 330 alle grandi sezioni, alle lunghezze e ai carichi importanti, con il taglio 3D secondo l’applicazione. Sono i vostri pezzi a decidere, guardando a:
- la sezione massima e la forma reale dei profilati;
- il materiale e lo spessore da tagliare;
- le geometrie di taglio attese, piane o volumetriche;
- le lunghezze delle barre approvvigionate e le lunghezze dei pezzi finiti;
- la massa lineare dei tubi da movimentare;
- i volumi, la dimensione delle serie e il numero di codici;
- la preparazione in uscita: selezione, evacuazione, eventuale ripresa.
Due officine che lavorano lo stesso diametro possono arrivare a configurazioni diverse: conta la combinazione di questi criteri, non un dato isolato.
Il vostro pezzo unisce taglio laser e curvatura?
La partnership unisce l’esperienza laser di Bystronic ai 40 anni di know-how Sportelli.Tech su tubo, filo e profilati. Se il vostro pezzo unisce tagli, asole di assemblaggio e curvature, esaminiamo i vincoli delle due operazioni nella stessa discussione tecnica. Il loro ordine si convalida pezzo per pezzo, in particolare in funzione di:
- La posizione delle aperture rispetto alle zone curvate: un’asola situata in una zona deformata o vicino ad essa può modificarsi con la curvatura.
- La presa: curvare come tagliare presuppone di trattenere il tubo — lunghezza di presa, zone di serraggio, sfridi ammissibili.
- Il materiale, la sezione e i raggi di curvatura richiesti, per valutare la fattibilità del pezzo e la scelta dell’attrezzatura.
- Il controllo: l’ordine adottato determina che cosa si misura, in quale momento e su quale riferimento.
Tutto questo si convalida pezzo per pezzo. Una precisazione importante: questi laser lavorano lunghezze rettilinee di tubi e profilati — non sono macchine per il taglio di tubi già curvati. Un’operazione prevista dopo la curvatura richiede un’attrezzatura adatta alla geometria già formata.
Domande frequenti
Qual è la differenza tra la ByTube Star 130 e la ByTube Star 330?
L’area di lavoro, essenzialmente. La 130 copre le sezioni circolari da Ø 10 a 130 mm (fino a 170 mm in opzione) con un carico fino a 20 kg/m; la 330 arriva fino a Ø 305 mm di serie, accetta fino a 65 kg/m, gestisce barre più lunghe e propone il taglio 3D. Le esigenze di movimentazione e di selezione in uscita differiscono di conseguenza.
La ByTube Star 330 taglia tubi da 330 mm?
No. «330» è il nome del modello. La capacità su tondo standard arriva fino a 305 mm, e un kit di estensione opzionale permette di arrivare fino a 324 mm sul profilato tondo chiuso.
Si può acquistare una macchina laser per tubi senza un progetto di curvatura?
Sì. Un progetto di solo laser tubo è perfettamente ammissibile: non c’è alcuna macchina di curvatura Sportelli.Tech da acquistare in aggiunta. La curvatura è una competenza disponibile nella discussione, non una condizione.
Qual è il prezzo di una ByTube Star 130 o 330?
Dipende dalla configurazione: modello, sorgente laser, lunghezze di carico e di scarico, opzioni di controllo, movimentazione e prestazioni associate. Non pubblichiamo un prezzo indicativo; la quotazione viene definita a partire dalla vostra esigenza.
I miei materiali e i miei spessori sono lavorabili?
È da verificare, più che da annunciare. Grado, spessore, sezione e stato superficiale vanno confrontati con le capacità della macchina nella configurazione scelta. Inviateci i file dei vostri pezzi: vi comunicheremo la fattibilità del pezzo trasmesso.
Che cosa copre esattamente l’offerta: installazione, formazione, assistenza?
Questi elementi sono precisati nell’offerta redatta per il vostro progetto, con il perimetro di responsabilità di ciascuno, che adatteremo insieme in funzione della vostra situazione.
Descrivete il vostro progetto, noi studiamo la configurazione
Per iniziare è sufficiente una descrizione dei vostri pezzi e della vostra produzione: sezioni, materiali, lunghezze, volumi e ciò che producete oggi.
Se disponete di disegni o di file 3D del pezzo, segnalatelo: vi indicheremo come trasmetterli.
Vi ricontatteremo poi per comprendere meglio la vostra esigenza e proporvi la soluzione ideale per il vostro progetto.
