e-DR45
Centro tutto elettrico con testa rotativa per tubi fino a 45 mm.
Posizionamento

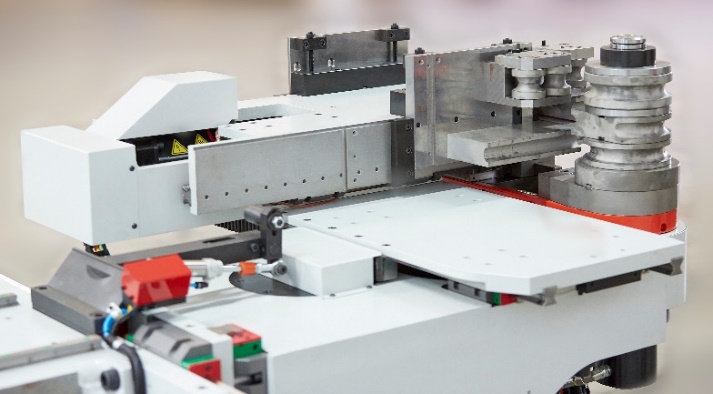

Macchina tutto elettrica per curvatura e rullatura tubi con testa rotativa, pensata per produzioni che richiedono flessibilità, precisione e una testa compatta.

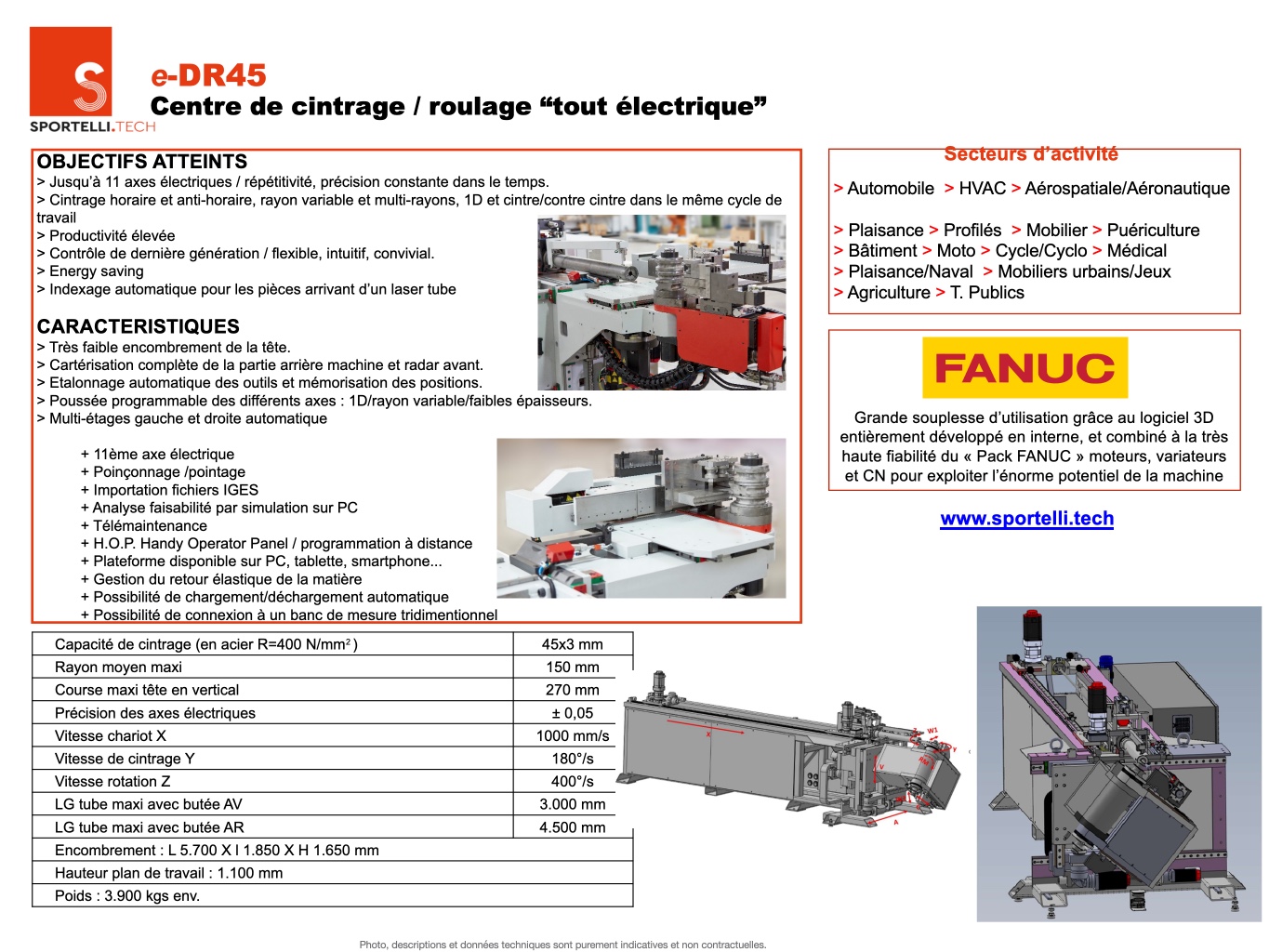

Caratteristiche tecniche
- Capacità di curvatura : 45 x 3 mm
- Raggio medio massimo : 150 mm
- Corsa massima testa verticale : 270 mm
- Precisione assi elettrici : ± 0,05
- Velocità carrello X : 1000 mm/s
- Velocità di curvatura Y : 180°/s
- Velocità rotazione Z : 400°/s
- Lunghezza tubo max con battuta AV : 3000 mm
- Lunghezza tubo max con battuta AR : 4500 mm
- Ingombro : L 5700 x l 1850 x H 1650 mm
- Altezza piano di lavoro : 1100 mm
- Peso : 3900 kg circa
Obiettivi raggiunti

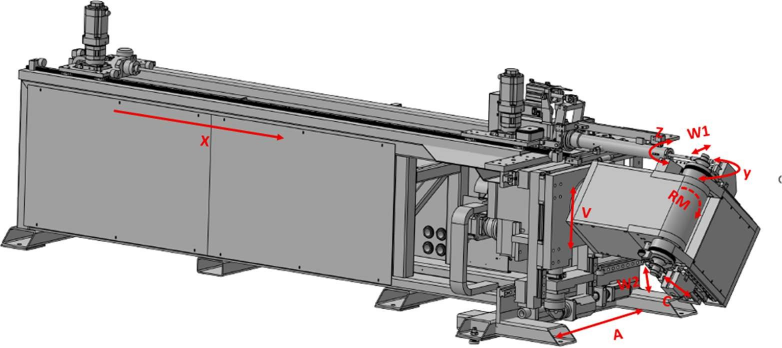

- Fino a 11 assi elettrici con ripetibilità e precisione costante nel tempo.
- Curvatura oraria e antioraria, raggio variabile e multi-raggio, 1D e curva/controcurva nello stesso ciclo.
- Alta produttività con controllo di ultima generazione, flessibile e intuitivo.
- Energy saving e indicizzazione automatica per pezzi provenienti da laser tubo.
Funzioni / opzioni
- Configurazione multi-stadio sinistra/destra automatica.
- 11° asse elettrico, punzonatura/marcatura e importazione file IGES.
- Analisi di fattibilità tramite simulazione PC, teleassistenza e H.O.P.
- Piattaforma PC/tablet/smartphone e gestione del ritorno elastico.
- Carico/scarico automatico e connessione a banco di misura tridimensionale.
Settori di attività
Automotive, HVAC, Aerospaziale, Navale, Profilati, Arredo, Prima infanzia, Edilizia, Moto, Ciclo, Medicale, Arredo urbano/giochi, Agricoltura, Lavori pubblici
Foto, descrizioni e dati tecnici sono indicativi e non contrattuali.
Settori di attività associati
FAQ — e-DR45
Qual è la particolarità della e-DR45?
La e-DR45 combina un’architettura tutto elettrica con una testa rotativa, utile per lavorare geometrie complesse con una testa compatta.
Quali tipi di curvatura sono possibili?
Supporta curvatura oraria e antioraria, raggio variabile e multi-raggio, oltre a cicli 1D e curva/controcurva.
La e-DR45 può essere integrata in una linea automatizzata?
Sì. Può essere configurata con carico/scarico automatico, simulazione PC, teleassistenza e connessione a un banco di misura tridimensionale.
